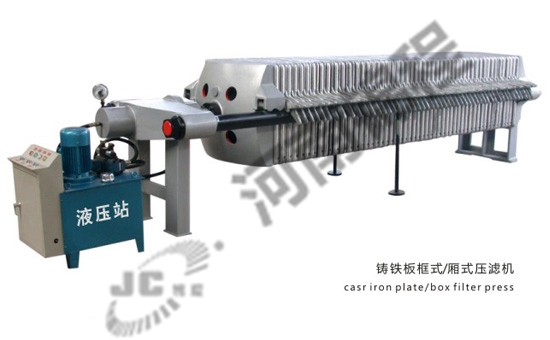

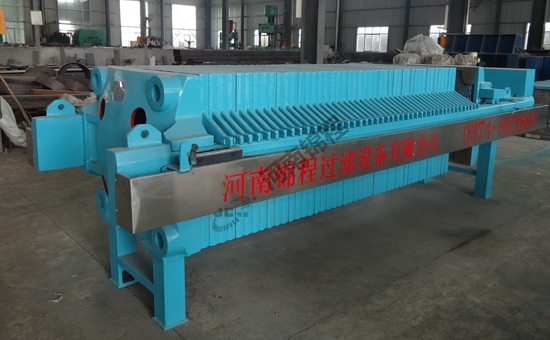

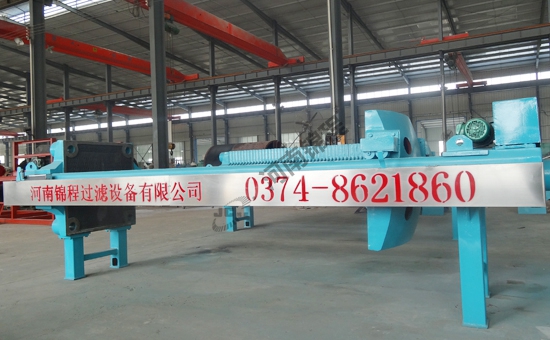

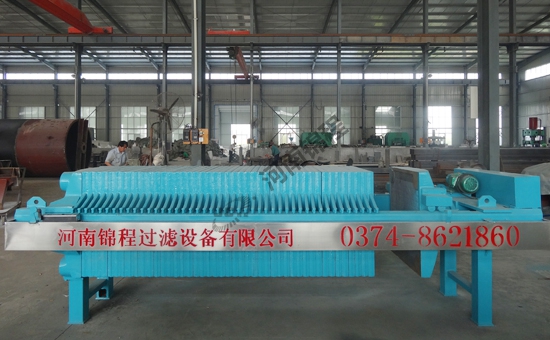

铸铁板框式/厢式压滤机

产品介绍:

与板框压滤机类似,不同之处在于滤板两侧凹进,每两块滤板组合成一厢形滤室,省去滤框,滤板中心有一圆孔。悬浮液由此流入各滤室。这种过滤机适用于需要在较高压力下过滤而滤渣不需要洗涤的悬浮液。1采用自动液压装置作为压紧、松开滤板的自动机构,并用电接点压力表实现自动保压。2采用电液一体自动控制拉板,实现自动推拉滤板的动作。3机架全部采用高强度的钢焊合件,机架强度高,结构稳定,使用寿命长,足以承受压滤引起的强大压力。4该机有PLC自动控制及继电器控制等多种配置,操作面板简单安全,并配有多种安全装置,确保操作人员安全。5增强聚丙烯滤板采用多项专利技术模压而成。表面平整光滑,强度高,重量轻,耐酸碱,耐腐蚀,无毒无味。

结构特点 技术参数 性能特点

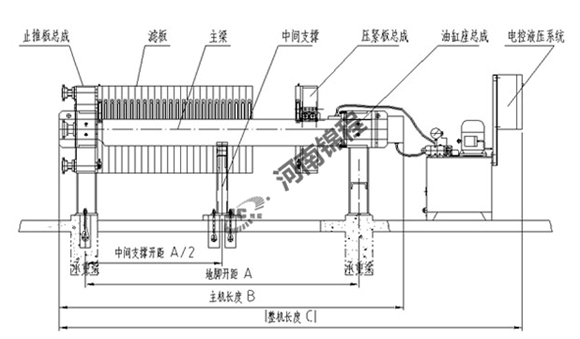

机架部分:机架部分是机器的主体,用以支撑过滤机构,连接其它部件。它主要由止推板、压紧板、油缸体和主梁等部件组成。
过滤部分:由按一定次序排列在主梁上的滤板、夹在滤板之间的滤布组成,滤板、滤布的相间排列,形成了若干个独立的过滤单元。

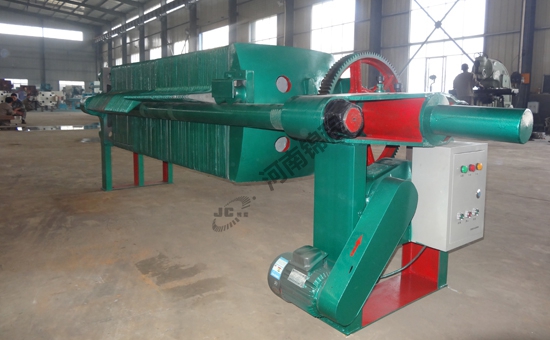

拉板部分:1自动拉板,自动拉板部分由液压马达、机械手、传动机构和暂停装置等组成。

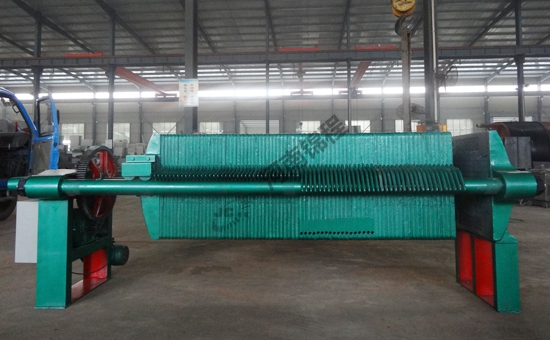

                  2手动拉板,采用人工手动依次拉板卸料。
液压部分:液压部分是驱动压紧板压紧或松开滤板的动力装置,配置了柱塞泵及各种控制阀。
电机部分:电机部分是整个系统的控制中心。




型号
过滤面积
m2
滤板规格mm 滤饼厚mm 滤板数
(块)

滤室面积
L
过滤压力Mpa 油缸额定压力
Mpa
油缸最大行程
Mpa
地基尺寸 外形尺寸 整机
质量
kg
L1
mm
B
mm
C
mm

mm


mm

mm
XMJ/
520-20U
4


520*520
20 9 40


0.5-1

25 350 1280 200 600 1880 830 850 560
6 14 60 1510 2110 630
8 19 80 1730 2330 700
12 29 120 2210 2810 830
16 39 160 2610 3200 980
18 44 176 2840 3410 1160
20 49 200 3060 3650 1360
BMJ/
520-30U
4


520*520
30 9 60


0.5
25 350 1450 200 600 2050 830 850 590
6 14 90 1750 2350 660
8 19 120 2050 2650 760
12 29 180 2670 3270 930
16 39 240 3210 3810 1100
XMJ/
720-25U
20
700*700
25 24 250 0.5-1.6 20 450 2200 460 800 3100 950 1100 2210
30 37 380 2880 3800 2660
40 49 500 3500 4400 3080
BMJ/
700-30U
20
700*700
30 24 300

0.5
20 450 2450 460 800 3350 950 1100 2300
30 37 450 3230 4070 2800
40 49 600 3950 4900 3500
XMJ/
800-30U
30
800*800
30 29 480

0.5-1.6
25 450 2730 390 900 3550 1200 1160 2080
40 39 640 3290 4110 2380
50 49 800 3900 4720 2700
60 59 960 4390 5210 3060
BMJ/
800-30U
30
800*800
30 29 480

0.5
25 450 2850 390 900 3680 1200 1160 2200
40 39 640 3450 4380 2500
50 49 800 4050 4880 2810
60 59 960 4650 5480 3100
XMJ/
870-30U
50
870*870
30 37 760
0.5-1.6
25 450 3320 390 1000 4170 1390 1250 3580
60 45 920 3800 4950 3980
70 53 1080 4260 5110 4500
80 59 1200 4650 5480 5200

厢式压滤机的优点:
1进料时损耗少
2过滤速度快
3耐高温及高压
4密封性能好
5滤饼洗涤均匀,含水率低
6各滤室压力均匀不易坏板
7基本适用于所有的固液分离行业。





型号
过滤面积
m2
滤板规格mm 滤饼厚mm 滤板数
(块)

滤室面积
L
过滤压力Mpa 油缸额定压力
Mpa
油缸最大行程
Mpa
地基尺寸 外形尺寸 整机
质量
kg
L1
mm
B
mm
C
mm

mm


mm

mm
XMJ/
520-20U
4


520*520
20 9 40


0.5-1

25 350 1280 200 600 1880 830 850 560
6 14 60 1510 2110 630
8 19 80 1730 2330 700
12 29 120 2210 2810 830
16 39 160 2610 3200 980
18 44 176 2840 3410 1160
20 49 200 3060 3650 1360
BMJ/
520-30U
4


520*520
30 9 60


0.5
25 350 1450 200 600 2050 830 850 590
6 14 90 1750 2350 660
8 19 120 2050 2650 760
12 29 180 2670 3270 930
16 39 240 3210 3810 1100
XMJ/
720-25U
20
700*700
25 24 250 0.5-1.6 20 450 2200 460 800 3100 950 1100 2210
30 37 380 2880 3800 2660
40 49 500 3500 4400 3080
BMJ/
700-30U
20
700*700
30 24 300

0.5
20 450 2450 460 800 3350 950 1100 2300
30 37 450 3230 4070 2800
40 49 600 3950 4900 3500
XMJ/
800-30U
30
800*800
30 29 480

0.5-1.6
25 450 2730 390 900 3550 1200 1160 2080
40 39 640 3290 4110 2380
50 49 800 3900 4720 2700
60 59 960 4390 5210 3060
BMJ/
800-30U
30
800*800
30 29 480

0.5
25 450 2850 390 900 3680 1200 1160 2200
40 39 640 3450 4380 2500
50 49 800 4050 4880 2810
60 59 960 4650 5480 3100
XMJ/
870-30U
50
870*870
30 37 760
0.5-1.6
25 450 3320 390 1000 4170 1390 1250 3580
60 45 920 3800 4950 3980
70 53 1080 4260 5110 4500
80 59 1200 4650 5480 5200

厢式压滤机的优点:
1进料时损耗少
2过滤速度快
3耐高温及高压
4密封性能好
5滤饼洗涤均匀,含水率低
6各滤室压力均匀不易坏板
7基本适用于所有的固液分离行业。
