SGN-3.5型深锥高效浓缩机

产品介绍:

SGN-3.5型系列深锥高效浓缩机是我公司科研人员经过多年的研究,结合国内外浓缩机的特点,为本公司污水处理配套工程及环保工程而自主研发设计的新型水处理浓缩设备,广泛用于化工、洗煤、造纸、石材等行业。
工作原理
污水通过加药器进入逆反式静态混合器与絮凝剂充分混合均匀形成絮凝状态,从浓缩机两侧进入浓缩机下部的逆反式固液分离给料器,再经布料反射罩反射到高分子材料折射板上,沿水平方向缓缓向四周扩散,絮凝后的煤泥氺形成大而密实的絮团,快速短距离沉降并形成连续而又稳定致密的絮团过滤层。未絮凝的颗粒在随水流上升过程中受到絮团过滤层得阻滞作用,随絮团层的沉降进入浓缩机下部的压缩区,从而完成污水的固液分离。

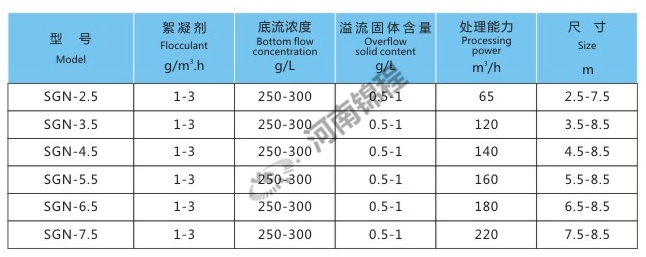

结构特点 技术参数 性能特点
深锥浓缩机涉及有壳体、絮凝剂添加装置、给料槽、稳流圈、溢流槽、稳流板、倾斜板、搅拌器、刮料器和排料装置组成。所说的壳体是本实用新型所说的深锥浓缩机的主体支撑件,为上柱下锥的倒锥形结构。在稳流板的下面,即壳体的柱体部分的下部,锥形部分的上面设置有倾斜板。固体颗粒在沉降到倾斜板时,迅速沿倾斜板下滑,进入锥体部分。沉降路径大大缩短,加快了沉降速度。使用本实用新型所述的深锥浓缩机,有效增大了沉降面积,加快了沉降速度,缩短了沉降时间,大大提高了生产效率。
深锥浓缩机涉及有壳体、絮凝剂添加装置、给料槽、稳流圈、溢流槽、稳流板、倾斜板、搅拌器、刮料器和排料装置组成。所说的壳体是本实用新型所说的深锥浓缩机的主体支撑件,为上柱下锥的倒锥形结构。在稳流板的下面,即壳体的柱体部分的下部,锥形部分的上面设置有倾斜板。固体颗粒在沉降到倾斜板时,迅速沿倾斜板下滑,进入锥体部分。沉降路径大大缩短,加快了沉降速度。使用本实用新型所述的深锥浓缩机,有效增大了沉降面积,加快了沉降速度,缩短了沉降时间,大大提高了生产效率。 SGN-3.5型深锥高效浓缩机(图1)


1. 该型号深锥浓缩机结合现代“浅层沉淀”理论发展的一种交 的沉淀技术,在浓缩机内设置的倾斜板,不仅增加了有效沉淀面积,而且改善了煤泥中细颗粒在沉淀过程的水力条件。根据深层过滤的沉降理论,采用深层入料,缩短了固体颗粒的沉降距离,使粗料很快进入压缩区,相对降低了浓缩机中上部污水浓度,有利于细料的沉降。

2. 直径小、占地面积少、安装方便、工期短、处理能力大、絮凝剂消耗量小、底流浓度高、溢流固体含量小。

3. 利于逆反式静态混合器和固液分离器,取代了耙式浓缩机机械搅拌器,所以该深锥浓缩机无动力消耗。加药系统配有自动加压装置,可实现自动加药化,管理方便。

SGN-3.5型深锥高效浓缩机(图1)


1. 该型号深锥浓缩机结合现代“浅层沉淀”理论发展的一种交 的沉淀技术,在浓缩机内设置的倾斜板,不仅增加了有效沉淀面积,而且改善了煤泥中细颗粒在沉淀过程的水力条件。根据深层过滤的沉降理论,采用深层入料,缩短了固体颗粒的沉降距离,使粗料很快进入压缩区,相对降低了浓缩机中上部污水浓度,有利于细料的沉降。

2. 直径小、占地面积少、安装方便、工期短、处理能力大、絮凝剂消耗量小、底流浓度高、溢流固体含量小。

3. 利于逆反式静态混合器和固液分离器,取代了耙式浓缩机机械搅拌器,所以该深锥浓缩机无动力消耗。加药系统配有自动加压装置,可实现自动加药化,管理方便。
