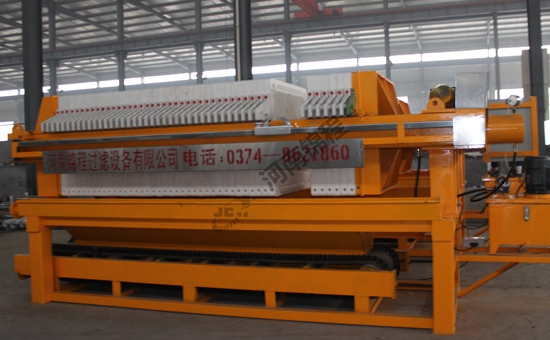

单缸自动拉板成套压滤机

产品介绍:

自动拉板成套压滤机采用PLC控制、自动保压、自动开启拉板卸料主梁采用矩形桥钢梁,钢性好、抗侧弯、具有操作简单、灵活、性能可靠等特点,并留有远程控制接口

结构特点 技术参数 性能特点
自动拉板成套压滤机采用PLC控制、自动保压、自动开启拉板卸料主梁采用矩形桥钢梁,钢性好、抗侧弯、具有操作简单、灵活、性能可靠等特点,并留有远程控制接口
滤板材质:增强聚丙烯、玻璃纤维聚丙稀(耐温120℃)、不锈、PP材南(均可选择)
样式:方形
压紧方式:手动加压
液流形式:明流(M)、暗流(A)皆可
注:明流式便于监视每块滤板的过滤情况,发现某滤板滤液不纯,即可关闭该板出液口;
暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。
自动拉板压滤机
  工作原理:
  1、压滤机由机架、滤板、压紧系统(手动、液压、机械三种形式)和电气控制柜组成。
  2机架部分起支撑压紧装置和滤板的作用,由机座、压紧板、止推板和主梁组成。
  3滤板安装在压紧板和止推板之间的主梁上,其间夹着滤布。
  4工作时,由压紧装置(油缸活塞杆或丝杆)推动压紧板,将位于压紧板和止推板之间的滤板和滤布压紧,被压紧的滤板与滤板之间形成了滤室,由料泵压入的物料从止推板进料孔进入各个滤室,固体颗粒被截留在滤室内,并形成滤饼,液体则透过滤饼和滤布由出液孔排出机体外。若需要对滤饼进行清洗,可用尾板上的洗液口通入洗涤水对滤饼进行清洗。若需将滤饼吹干,可由洗液口通入压缩空气,将滤饼吹干。
  5板框式压滤机与厢式压滤机结构相同,只是过滤部分是一板一框和滤布组成,板框空间是滤室。
  6压滤机的液流形式分为明流和暗流。明流是指滤液从每块滤板的出液孔直接排出机外;暗流是指各块滤板的滤液汇合起来由出液孔排出机外。
  自动拉板压滤机技术特点:
  1变频电机拉板:点击采用德国sew生产,运行平稳可靠,耗电量低。
  2自动控制系统:控制采用三大品牌,欧姆龙,西门子,施耐德产品,实现全自动控制。
  3液压系统运行平稳可靠:液压元件采用优质产品;集成块用加工中心加工;邮箱采用现就的制造工艺生产。
  4隔膜压榨,最大25kg,使压榨后的滤饼含湿率降到百分之20以内。
  自动拉板压滤机用途:
  主要应用于化工,石油,制药,制糖,冶金,食品,陶瓷,淀粉等各种工业行业的生产过程及各种工业废水和生活污水的净化处理。
  自动拉板压滤机可选装置部分:
  1自动翻版挡水装置
  2污泥皮带传送装置
  3自动曲张振打装置
  4滤布自动清洗装置
自动拉板压滤机
  工作原理:
  1、压滤机由机架、滤板、压紧系统(手动、液压、机械三种形式)和电气控制柜组成。
  2机架部分起支撑压紧装置和滤板的作用,由机座、压紧板、止推板和主梁组成。
  3滤板安装在压紧板和止推板之间的主梁上,其间夹着滤布。
  4工作时,由压紧装置(油缸活塞杆或丝杆)推动压紧板,将位于压紧板和止推板之间的滤板和滤布压紧,被压紧的滤板与滤板之间形成了滤室,由料泵压入的物料从止推板进料孔进入各个滤室,固体颗粒被截留在滤室内,并形成滤饼,液体则透过滤饼和滤布由出液孔排出机体外。若需要对滤饼进行清洗,可用尾板上的洗液口通入洗涤水对滤饼进行清洗。若需将滤饼吹干,可由洗液口通入压缩空气,将滤饼吹干。
  5板框式压滤机与厢式压滤机结构相同,只是过滤部分是一板一框和滤布组成,板框空间是滤室。
  6压滤机的液流形式分为明流和暗流。明流是指滤液从每块滤板的出液孔直接排出机外;暗流是指各块滤板的滤液汇合起来由出液孔排出机外。
  自动拉板压滤机技术特点:
  1变频电机拉板:点击采用德国sew生产,运行平稳可靠,耗电量低。
  2自动控制系统:控制采用三大品牌,欧姆龙,西门子,施耐德产品,实现全自动控制。
  3液压系统运行平稳可靠:液压元件采用优质产品;集成块用加工中心加工;邮箱采用现就的制造工艺生产。
  4隔膜压榨,最大25kg,使压榨后的滤饼含湿率降到百分之20以内。
  自动拉板压滤机用途:
  主要应用于化工,石油,制药,制糖,冶金,食品,陶瓷,淀粉等各种工业行业的生产过程及各种工业废水和生活污水的净化处理。
  自动拉板压滤机可选装置部分:
  1自动翻版挡水装置
  2污泥皮带传送装置
  3自动曲张振打装置
  4滤布自动清洗装置
