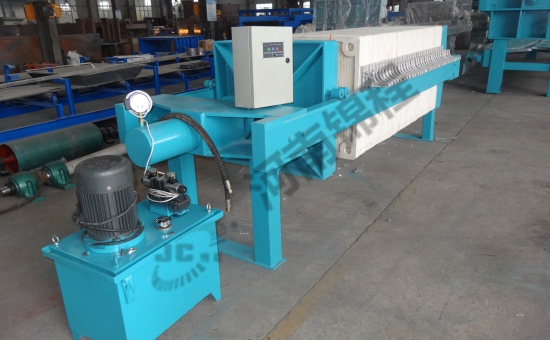

自动保压压滤机

产品介绍:

采用电接点压力表实现自动保压,操作方便,运行稳定,结构可靠,适用于过滤面积中等的压滤机。 由于是手动拉板,适用于工作频率不高,滤板数量不多的压滤机。

结构特点 技术参数 性能特点
1、压滤机由机架、滤板、压紧系统(手动、机械、液压三种形式)和电气控制柜组成。
2、机架部分起支撑压紧装置和滤板的作用,由机座、压紧板、止推板和主梁组成。
3、滤板安装在压紧板和止推板之间的主梁上,其间夹着滤布。
4、工作时,有压紧装置(油缸活塞杆或丝杠)推动压紧板,将位于压紧板和止推板之间的滤板和滤布压紧,被压紧的滤板与滤板之间就形成了滤室,由料泵压入的物料从止推板进料孔进入各个滤室,固体颗粒被截留在滤室内,并形成滤饼,液体则透过滤饼和滤布由出液孔排出机体外。若需要对滤饼进行洗涤,可用尾板上的洗液口通过洗涤水对滤饼进行洗涤。若需将滤饼吹干,可由洗液口通入压缩空气,将滤饼吹干。
5、压滤机的液流形式分为明流,暗流。名流是指滤液从每块滤板的出液孔直接排出机外;暗流是指各块滤板的滤液汇合起来由出液孔道排出机外。
规格型号 过滤面积 (㎡) 滤板尺寸(mm) 滤饼厚度(mm) 滤室容积(L) 滤板数量 过滤压力(MPa) 电机功率(Kw) 整机质量(Kg) 外形尺寸 长*宽*高(mm) 地基尺寸(mm)
L B D H
XAmY4/
450-30U
4


500*500











30










60 9


≥0.6



2.2
860 1950*700*900 1450


390



700



560
XAmY6/
450-30U
6 91 14 910 2200*700*900 1700
XAmY8/
450-30U
8 121 19 960 2450*700*900 1950
XAmY10/
450-30U
10 151 24 1010 2700*700*900 2200
XAmY12/
450-30U
12 182 29 1060 2950*700*900 2450
XAmY15/
450-30U
15 225 36 1130 3300*700*900 2800
XAmY16/
450-30U
16 243 39 1160 3450*700*900 2950
XAmY15/
630-30U
15

 700*700
226 18

  ≥0.6


   2.2
1725 2640**900*1000 1972

560


  910


 700
XAmY20/
630-30U
20 297 24 1993 2940**900*1000 2272
XAmY30/
630-30U
30 452 37 2360 3590**900*1000 2922
XAmY40/
630-30U
40 595 49 2788 4300**900*1000 3622
XAmY30/
800-30U
30

 800*800
460 28

  ≥0.6


   2.2
2170 3700*1200*1200 2880

600


  900


 780
XAmY40/
800-30U
40 595 38 2450 4300*1200*1200 3480
XAmY50/
800-30U
50 749 47 2700 4840*1200*1200 4020
XAmY60/
800-30U
60 902 57 2980 5440*1200*1200 4620
XAmY70/
800-30U
70 1056 67 3250 6040*1200*1200 5220
XAmY30/
800-30U
30


870*870
460 23


≥0.6



2.2
2580 3330*1400*1300 2360


700



1270



785
XAmY40/
800-30U
40 595 30 2925 3420*1400*1300 2750
XAmY50/
800-30U
50 748 38 3318 4260*1400*1300 3290
XAmY60/
800-30U
60 902 46 3712 4700*1400*1300 3730
XAmY70/
800-30U
70 1056 54 4106 5140*1400*1300 4170
XAmY80/
800-30U
80 1210 62 4561 5580*1400*1300 4610

采用电接点压力表实现自动保压,操作方便,运行稳定,结构可靠,适用于过滤面积中等的压滤机。 由于是手动拉板,适用于工作频率不高,滤板数量不多的压滤机。
滤板材质:增强聚丙烯、玻璃纤维聚丙稀(耐温120℃)、不锈、PP材南(均可选择)
样式:方形
压紧方式:手动加压
液流形式:明流(M)、暗流(A)皆可
注:明流式便于监视每块滤板的过滤情况,发现某滤板滤液不纯,即可关闭该板出液口;
暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。
规格型号 过滤面积 (㎡) 滤板尺寸(mm) 滤饼厚度(mm) 滤室容积(L) 滤板数量 过滤压力(MPa) 电机功率(Kw) 整机质量(Kg) 外形尺寸 长*宽*高(mm) 地基尺寸(mm)
L B D H
XAmY4/
450-30U
4


500*500











30










60 9


≥0.6



2.2
860 1950*700*900 1450


390



700



560
XAmY6/
450-30U
6 91 14 910 2200*700*900 1700
XAmY8/
450-30U
8 121 19 960 2450*700*900 1950
XAmY10/
450-30U
10 151 24 1010 2700*700*900 2200
XAmY12/
450-30U
12 182 29 1060 2950*700*900 2450
XAmY15/
450-30U
15 225 36 1130 3300*700*900 2800
XAmY16/
450-30U
16 243 39 1160 3450*700*900 2950
XAmY15/
630-30U
15

 700*700
226 18

  ≥0.6


   2.2
1725 2640**900*1000 1972

560


  910


 700
XAmY20/
630-30U
20 297 24 1993 2940**900*1000 2272
XAmY30/
630-30U
30 452 37 2360 3590**900*1000 2922
XAmY40/
630-30U
40 595 49 2788 4300**900*1000 3622
XAmY30/
800-30U
30

 800*800
460 28

  ≥0.6


   2.2
2170 3700*1200*1200 2880

600


  900


 780
XAmY40/
800-30U
40 595 38 2450 4300*1200*1200 3480
XAmY50/
800-30U
50 749 47 2700 4840*1200*1200 4020
XAmY60/
800-30U
60 902 57 2980 5440*1200*1200 4620
XAmY70/
800-30U
70 1056 67 3250 6040*1200*1200 5220
XAmY30/
800-30U
30


870*870
460 23


≥0.6



2.2
2580 3330*1400*1300 2360


700



1270



785
XAmY40/
800-30U
40 595 30 2925 3420*1400*1300 2750
XAmY50/
800-30U
50 748 38 3318 4260*1400*1300 3290
XAmY60/
800-30U
60 902 46 3712 4700*1400*1300 3730
XAmY70/
800-30U
70 1056 54 4106 5140*1400*1300 4170
XAmY80/
800-30U
80 1210 62 4561 5580*1400*1300 4610

采用电接点压力表实现自动保压,操作方便,运行稳定,结构可靠,适用于过滤面积中等的压滤机。 由于是手动拉板,适用于工作频率不高,滤板数量不多的压滤机。
滤板材质:增强聚丙烯、玻璃纤维聚丙稀(耐温120℃)、不锈、PP材南(均可选择)
样式:方形
压紧方式:手动加压
液流形式:明流(M)、暗流(A)皆可
注:明流式便于监视每块滤板的过滤情况,发现某滤板滤液不纯,即可关闭该板出液口;
暗流式用于滤液易挥发或滤液对人体有害的悬浮液的过滤。
