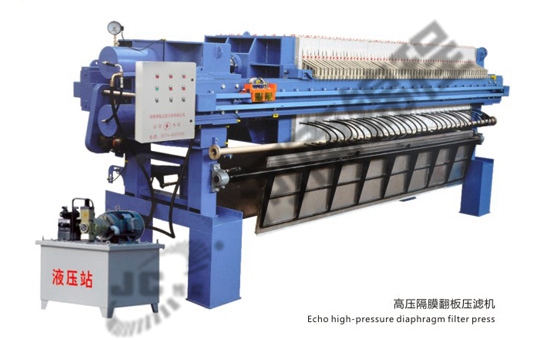

高压隔膜压滤机

产品介绍:

隔膜压滤机由隔膜板和厢式滤板排列组成滤室,在输料泵的压力作用下将浆料输入滤室,通过过滤介质(滤布)将浆料中的固体和液体分离,当浆料中固体形成饼后,再向隔膜通入空气,对滤室的固体充分压榨,降低含水率。对于粘性物料的过滤及对含水率要求较高的客户,此机更有独特效果。
设备采用自动保压,自动拉板,程控快开等功能,操作简单、安全、省力、通过操作控制板上的按钮即可实现压滤机的连续操作,其中配有多种安全装置,确保操作人员的安全和压滤机的正常运行。

结构特点 技术参数 性能特点
  1. 结构组成与工作环境
隔膜压滤机是由机架、液压站、隔膜板、厢式滤板、滤布组成
  1. 工作原理
隔膜压滤机由隔膜板和厢式滤板排列组成滤室,在输料泵的压力作用下将浆料输入滤室,通过过滤介质(滤布)将浆料中的固体和液体分离,当浆料中固体形成饼后,再向隔膜通入空气,对滤室的固体充分压榨,降低含水率。对于粘性物料的过滤及对含水率要求较高的客户,此机更有独特效果。



型号
过滤面积
m2
滤板规格
mm


滤板数


滤室容积L


过滤压力Mpa
额定充气压力
Mpa
油缸额定压力
Mpa
油缸额定行程
Mpa


地基尺寸


外形尺寸



重量
kg

隔板

模板
L1
mm
B
mm
C
mm

mm

mm
高mm



XMG-870
50 870*870 18 19 760 0.5 0.6 25 450 3510 500 1100 4050 1390 1250 4200
60 22 23 920 4030 4560 4500
70 26 27 1080 4550 5100 4800
80 29 30 1200 5060 5600 5100
XMG-1000 80 1000*1000 22 23 1150 0.5 0.6 22 550 4600 560 1100 5600 1500 1360 4500
90 25 26 1300 5030 6080 4800
100 28 29 1450 5460 6500 5200
110 31 32 1600 5950 6950 5500
120 34 35 1750 6380 7380 5800





XMG-1250
120 1250*1250 21 22 1760 0.5 0.6 22 580 4620 900 1360 5760 1500 1360 6850
140 25 26 2080 5200 6350 7600
150 27 28 2240 5480 6630 8200
160 29 30 2400 6910 7210 8350
180 33 34 2720 6490 7790 9200
200 36 37 2960 6290 8220 9700
250 46 47 3760 8380 9650 11300



XMG-1500
300 1500*1500 38 39 6030 0.5 0.8 20 860 8260 1150 1700 9720 2520 2570 20560
350 43 44 6000 9180 10480 21800
400 49 50 6811 10140 11440 23850
450 56 57 7700 11190 12490 26200
500 62 63 82580 1221 13540 28300

1.程控自动控制。
2.滤板采用聚丙烯材质,抗压性能突出。
3.隔膜二次压榨,含水率更低。
明显缩短过滤操作时间,在过滤后期,过滤效率极低,用隔膜压榨功能,用极短的时间完成这一段过程,效率大为提高。
节省操作动力之消耗,在过滤后期,流量小,压力高,进料泵消耗的功率也很高,用隔膜压榨功能,用极短的时间完成这一段过程,节省了功率消耗。
提升泥饼干度,降低泥饼含率,隔膜压榨对静态过滤结束后的滤饼进行二次压榨,使滤饼的结构重排,致密度加大,从而置换出一部分水分,提高了干度。缩短过滤周期,提高压滤机的处理能力。



型号
过滤面积
m2
滤板规格
mm


滤板数


滤室容积L


过滤压力Mpa
额定充气压力
Mpa
油缸额定压力
Mpa
油缸额定行程
Mpa


地基尺寸


外形尺寸



重量
kg

隔板

模板
L1
mm
B
mm
C
mm

mm

mm
高mm



XMG-870
50 870*870 18 19 760 0.5 0.6 25 450 3510 500 1100 4050 1390 1250 4200
60 22 23 920 4030 4560 4500
70 26 27 1080 4550 5100 4800
80 29 30 1200 5060 5600 5100
XMG-1000 80 1000*1000 22 23 1150 0.5 0.6 22 550 4600 560 1100 5600 1500 1360 4500
90 25 26 1300 5030 6080 4800
100 28 29 1450 5460 6500 5200
110 31 32 1600 5950 6950 5500
120 34 35 1750 6380 7380 5800





XMG-1250
120 1250*1250 21 22 1760 0.5 0.6 22 580 4620 900 1360 5760 1500 1360 6850
140 25 26 2080 5200 6350 7600
150 27 28 2240 5480 6630 8200
160 29 30 2400 6910 7210 8350
180 33 34 2720 6490 7790 9200
200 36 37 2960 6290 8220 9700
250 46 47 3760 8380 9650 11300



XMG-1500
300 1500*1500 38 39 6030 0.5 0.8 20 860 8260 1150 1700 9720 2520 2570 20560
350 43 44 6000 9180 10480 21800
400 49 50 6811 10140 11440 23850
450 56 57 7700 11190 12490 26200
500 62 63 82580 1221 13540 28300

1.程控自动控制。
2.滤板采用聚丙烯材质,抗压性能突出。
3.隔膜二次压榨,含水率更低。
明显缩短过滤操作时间,在过滤后期,过滤效率极低,用隔膜压榨功能,用极短的时间完成这一段过程,效率大为提高。
节省操作动力之消耗,在过滤后期,流量小,压力高,进料泵消耗的功率也很高,用隔膜压榨功能,用极短的时间完成这一段过程,节省了功率消耗。
提升泥饼干度,降低泥饼含率,隔膜压榨对静态过滤结束后的滤饼进行二次压榨,使滤饼的结构重排,致密度加大,从而置换出一部分水分,提高了干度。缩短过滤周期,提高压滤机的处理能力。
