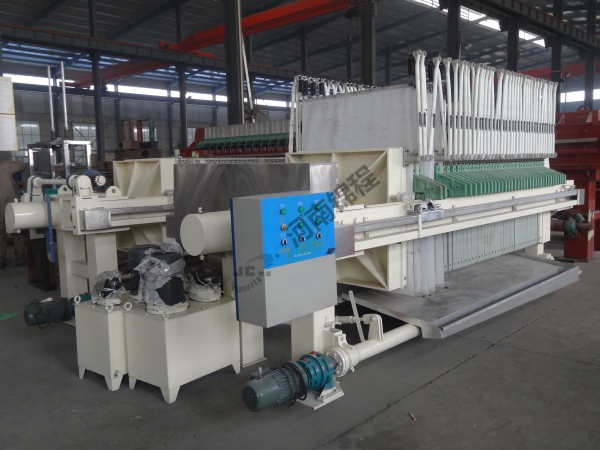

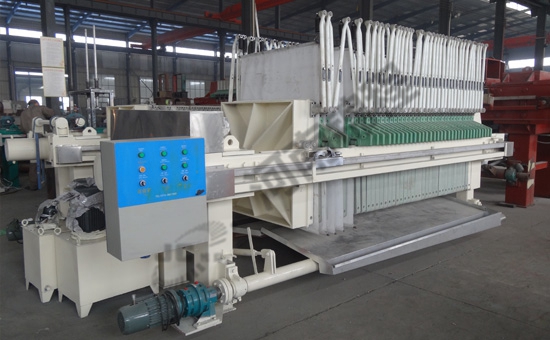

曲张振打压滤机

产品介绍:

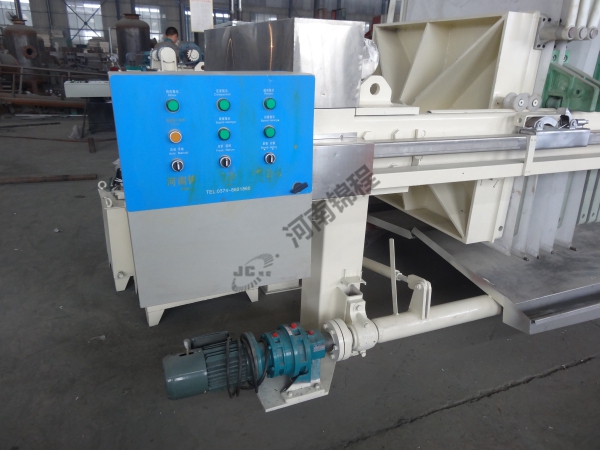

对于一些粘性物料,普通自动拉板压滤机在卸料时经常出现物料卸不彻底,从而影响后面的过滤周期,长时间不清洗残留物料则会导致压滤机主梁变形以及滤板破裂。而自动曲张振打压滤机的曲张振打装置非常适用于高粘度、大比重滤饼,能够大幅度提高脱饼率从而实现快速卸料。配置PLC控制系统、人机界面,操作简单,自动化程度高。远程DCS接口,可实现远程自动控制。

结构特点 技术参数 性能特点

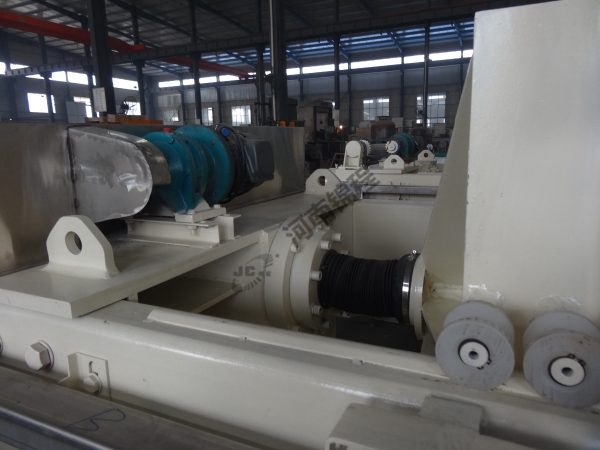

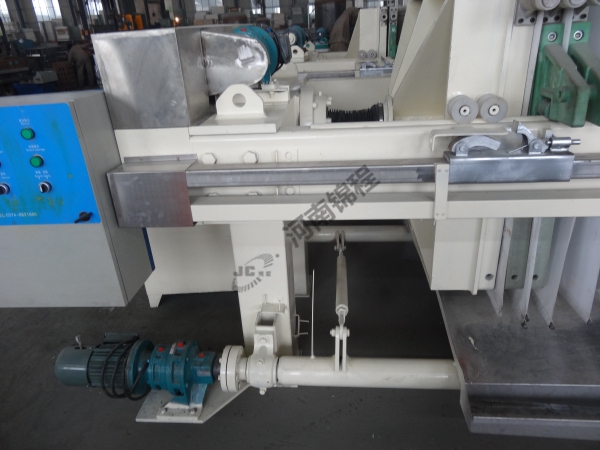

自动曲张振打压滤机是由机架、滤板、液压站、自动系统、曲张振打装置等组成。




型号
过滤面积


滤板规格


mm
滤板数 滤室容积



L
过滤压力


Mpa
额定充气压力

Mpa
油缸额定压力

Mpa
油缸最大行程

Mpa
地基尺寸 外形尺寸 重量





Kg

L1


mm
B


mm
C


mm



mm



mm



mm

隔板

膜板



XMG-870
50 870*870 18 19 760 0.5 0.6 25 450 3510 500 1000 4050 1390 1250 4200
60 22 23 920 4030 4560 4500
70 26 27 1080 4550 5100 4800
80 29 30 1200 5060 5600 5100



XMG-1000
80 1000*1000 22 23 1150 0.5 0.6 22 550 4600 560 1100 5600 1500 1360 4500
90 25 26 1300 5030 6080 4800
100 28 29 1450 5460 6500 5200
110 31 32 1600 5950 6950 5500
120 34 35 1750 6380 7380 5800



XMG-1250
120 1250*1250 21 22 1760 0.5 0.6 22 580 4620 900 1360 5760 1500 1360 6850
140 25 26 2080 5200 6350 7600
150 27 28 2240 5480 6630 8200
160 29 30 2400 6910 7210 8350
180 33 34 2720 6490 7790 9200
200 36 37 2960 6920 8220 9700
250 46 47 3760 8380 9650 11300



XMG-1500
300 1500*1500 38 39 6030 0.5 0.8 20 860 8260 1150 1700 9720 2520 2570 20560
350 43 44 6000 9180 10480 21800
400 49 50 6811 10140 11440 23850
450 56 57 7700 11190 12490 26200
500 62 63 8580 12210 13540 28300

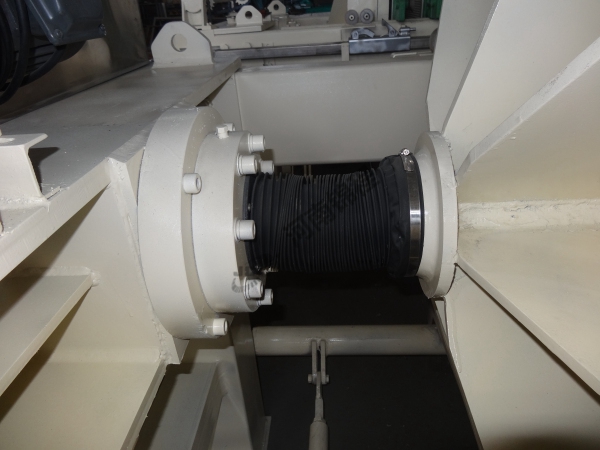

曲张装置采用增强聚丙烯,重量轻,耐腐蚀,具有动作灵活、可靠、维护方便等特点。



型号
过滤面积


滤板规格


mm
滤板数 滤室容积



L
过滤压力


Mpa
额定充气压力

Mpa
油缸额定压力

Mpa
油缸最大行程

Mpa
地基尺寸 外形尺寸 重量





Kg

L1


mm
B


mm
C


mm



mm



mm



mm

隔板

膜板



XMG-870
50 870*870 18 19 760 0.5 0.6 25 450 3510 500 1000 4050 1390 1250 4200
60 22 23 920 4030 4560 4500
70 26 27 1080 4550 5100 4800
80 29 30 1200 5060 5600 5100



XMG-1000
80 1000*1000 22 23 1150 0.5 0.6 22 550 4600 560 1100 5600 1500 1360 4500
90 25 26 1300 5030 6080 4800
100 28 29 1450 5460 6500 5200
110 31 32 1600 5950 6950 5500
120 34 35 1750 6380 7380 5800



XMG-1250
120 1250*1250 21 22 1760 0.5 0.6 22 580 4620 900 1360 5760 1500 1360 6850
140 25 26 2080 5200 6350 7600
150 27 28 2240 5480 6630 8200
160 29 30 2400 6910 7210 8350
180 33 34 2720 6490 7790 9200
200 36 37 2960 6920 8220 9700
250 46 47 3760 8380 9650 11300



XMG-1500
300 1500*1500 38 39 6030 0.5 0.8 20 860 8260 1150 1700 9720 2520 2570 20560
350 43 44 6000 9180 10480 21800
400 49 50 6811 10140 11440 23850
450 56 57 7700 11190 12490 26200
500 62 63 8580 12210 13540 28300

曲张装置采用增强聚丙烯,重量轻,耐腐蚀,具有动作灵活、可靠、维护方便等特点。
